Житловий розумний лічильник води
Тип роз'ємної плати Multijet Wet Type

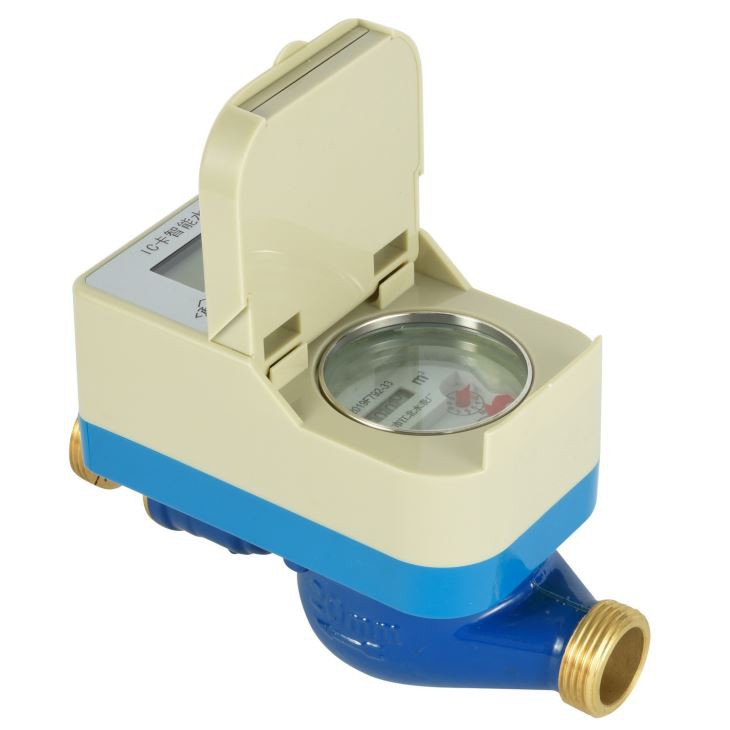

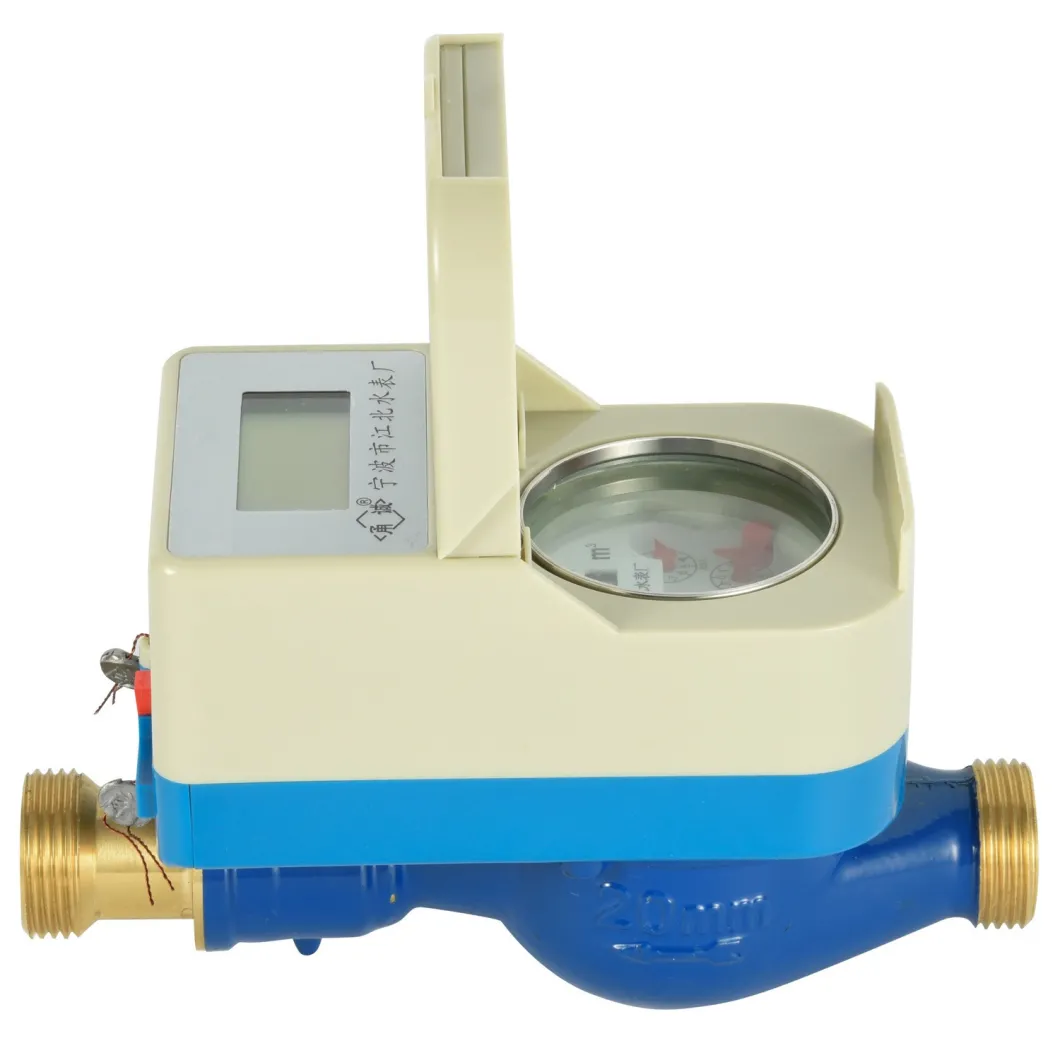

LXSK-E4-це нормальний розмір інтелектуального лічильника води з платою з функцією дистанційного керування клапанами розмірами від 15 мм до 40 мм. Він вимірює об'єм холодної або питної води, що проходить по трубопроводах.
Особливості
* Один метр, одна картка.
* Багатоструйний лічильник води з сухим або вологим типом з управлінням клапаном.
* Кульовий кран прийнятий, з двигуном.
* Функція передоплати: спочатку оплачують користувачі. Без оплати, без води.
* Функція дисплея синхронізації: РК -дисплей та механічний дисплей одночасно.
* Функція тривоги: Клапан автоматично закриється, а на РК -дисплеї відобразиться інформація про тривогу, коли баланс менше встановленого певного рівня гучності.
* Нестача акумулятора: Коли акумулятора недостатньо, клапан автоматично закривається
* Функція антимагнітної атаки: Лічильник води має функцію автоматичного захисту. Він закриє клапан, коли наблизиться магнітне поле.
* Корпус лічильника може бути з латуні та пластику.
* Опція імпульсного виходу: геркон; зал
Стандартна відповідність
Технічні дані відповідають стандарту ISO 4064 класу B, класу C, R80, R100, R125, R160 для горизонтального монтажу.
Основні технічні параметри
Робоча напруга датчиків: від 2,8 до 3,6 В постійного струму (зал), DC1-10 В (геркон)
Джерело живлення: 3,6 В літієва батарея
Статичний робочий струм: ≤7uA
Захист стану: пам’ять власних даних та зберігає дані більше 10 років.
Режим установки: Горизонтальна установка
Кількість датчиків: 2 (подвійний імпульс)
Робоча температура води: 0,1ºC до 30ºC
Втрати тиску: ≤0,1 МПа Клапан' s Час перемикання: 7 с
Робочий струм холостого ходу: 25 ~ 35 мА
Робочий струм блоку: ≥ 150 Ма
Термін служби двигуна: час перемикання клапанів більше 5000 разів.
Умови праці
Температура води: ≤50ºC для лічильника холодної води
Температура води: ≤90ºC для лічильника гарячої води
Тиск води: ≤1 МПа (10 бар) Робоча вологість:&л; 85%
Вимоги до установки
*Лічильник слід встановлювати в горизонтальному положенні з напрямком потоку, зазначеним стрілкою, що кидається в корпус лічильника, зверненою вгору. *Перед монтажем трубопровід необхідно промити. *Під час роботи лічильник повинен постійно наповнюватися водою.

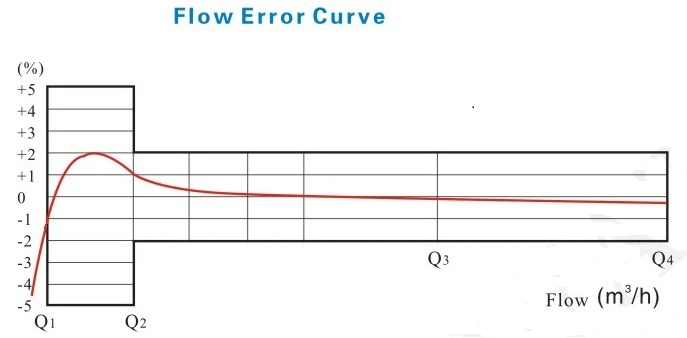

Максимально допустима помилка
У нижній зоні від Qmin (Q1) включно до, але виключаючи Qt (Q2), становить ± 5%. У верхній зоні від Qt (Q2) включно до Qmax (Q4 включно) становить ± 2% (лічильник холодної води).
У верхній зоні від Qt (Q2) включно до Qmax (Q4 включно) становить ± 3% (лічильник гарячої води).
Аксесуари
Кожен лічильник води має одну муфту для комплекту за бажанням: трубка 2шт, гайка 2шт і прокладка 2шт
ОСНОВНІ ТЕХНІЧНІ ДАНІ Відповідно до ISO4064: 2003 (Старий стандарт)
| Розмір | Дюймів | Клас | Qmax | Qn | Qt | Qmin | Мінімальне читання | Максимальне читання |
| Максимальний потік | Номінальний потік | Перехідний потік | Мін. Витрата | |||||
| DN (мм) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
ОСНОВНІ ТЕХНІЧНІ ДАНІ Відповідно до ISO4064: 2014(Новий стандарт)
| DN | Мм | 15 | 20 | 25 | 32 | 40 |
| РОЗМІР | Дюймів | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | |
| Мінімальне значення (м³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Максимальне значення (м³) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Максимальний тиск (MAP) | 16 | 16 | 16 | 16 | 16 | |
| Максимальні втрати (ΔP) | 63 | 63 | 63 | 63 | 63 | |
| Максимальна температура | T50 | T50 | T50 | T50 | T50 | |
| Варіант імпульсного виходу | геркон | |||||
| зал | ||||||
Розміри і вага
| Розмір лічильника | Довжина | Ширина | Висота | Підключення нитки |
| Діа | ||||
| DN | L | W | H | D |
| мм | мм | |||
| 15 | 165 | 105 | 116 | G 3/4B |
| 20 | 195 | 105 | 116 | G 1B |
| 25 | 225 | 105 | 116 | G1 1/4B |
| 32 | 225 | 105 | 116 | G1 1/2B |
| 40 | 360 | 115 | 225 | G 2' B |
