Застосування
Він призначений для вимірювання питної води, не підходить для корозійних рідин.
Стандарти
Відповідає: ISO 4064 (еквівалент GB/T778-2007), MID14154
Особливості

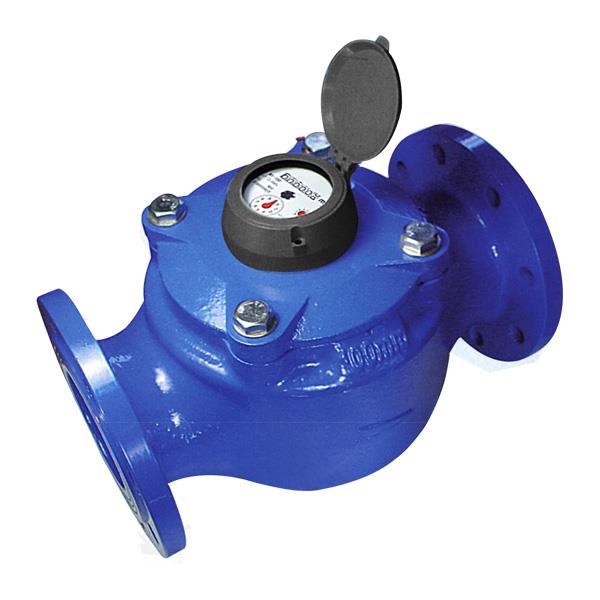

● Це лічильник води на 3 дюйми
● Магнітний привід, менший опір передачі;
● З імпульсним виходом для дистанційного зчитування;
● Мідний регістр і великі передачі забезпечують чітке читання:
● Чавун з епоксидним покриттям:
● Вимірювальний механізм можна знімати з корпусу для перевірки, обслуговування та заміни, немає необхідності демонтувати корпус із труби;
● Зберігайте оригінальний механізм обліку;
● Низькі втрати тиску, тривалий термін служби: o
● Взаємозамінні частини.
Технічні дані потоку
ТИП | мм | Q3/Q1 | Q2/Q1 | Q4 | Q3 | Q2 | Q1 | Хв | Макс |
m³/h | m³ | ||||||||
WS-50 | 50 | 160 | 6.3 | 50 | 40 | 1.575 | 0.25 | 0.0005 | 999999 |
200 | 1.6 | 0.32 | 0.2 | ||||||
WS-80 | 80 | 160 | 6.3 | 79 | 63 | 2.48 | 0.394 | 0.0005 | 999999 |
200 | 1.6 | 0.5 | 0.315 | ||||||
WS-100 | 100 | 160 | 6.3 | 125 | 100 | 3.94 | 0.625 | 0.0005 | 999999 |
200 | 1.6 | 0.8 | 0.5 | ||||||
WS-150 | 150 | 200 | 6.3 | 312 | 250 | 7.875 | 1.25 | 0.005 | 9999999 |
Максимально допустима похибка
Точність між Q1 та Q2 ± 5%
Точність між Q2 та Q4 ± 2%(± 3%для гарячої води)
Розміри і вага
ТИП | мм | Довжина | Ширина | Висота | Підключення нитки | Вага | ||
мм | Дмм | D1 мм | DXN | кг | ||||
WS-50 | 50 | 280 | 245 | 300 | 165 | 125 | 4XM16 | 17.5 |
WS-80 | 80 | 370/225 | 280 | 300 | 200 | 160 | 8XM16 | 23/20 |
WS-100 | 100 | 370/250 | 300 | 345 | 220 | 180 | 8XM16 | 31/27 |
WS150 | 150 | 500 | 335 | 445 | 285 | 240 | 8XM20 | 60 |
УМОВИ ПРАЦІ
Робоча температура для лічильника холодної води: +0,1 ℃ ~ +50 ℃
Робоча температура лічильника гарячої води: +0,1 ℃ ~ +90 ℃
Втрата голови: △ P63
Робочий тиск≤1. 0Мпа
