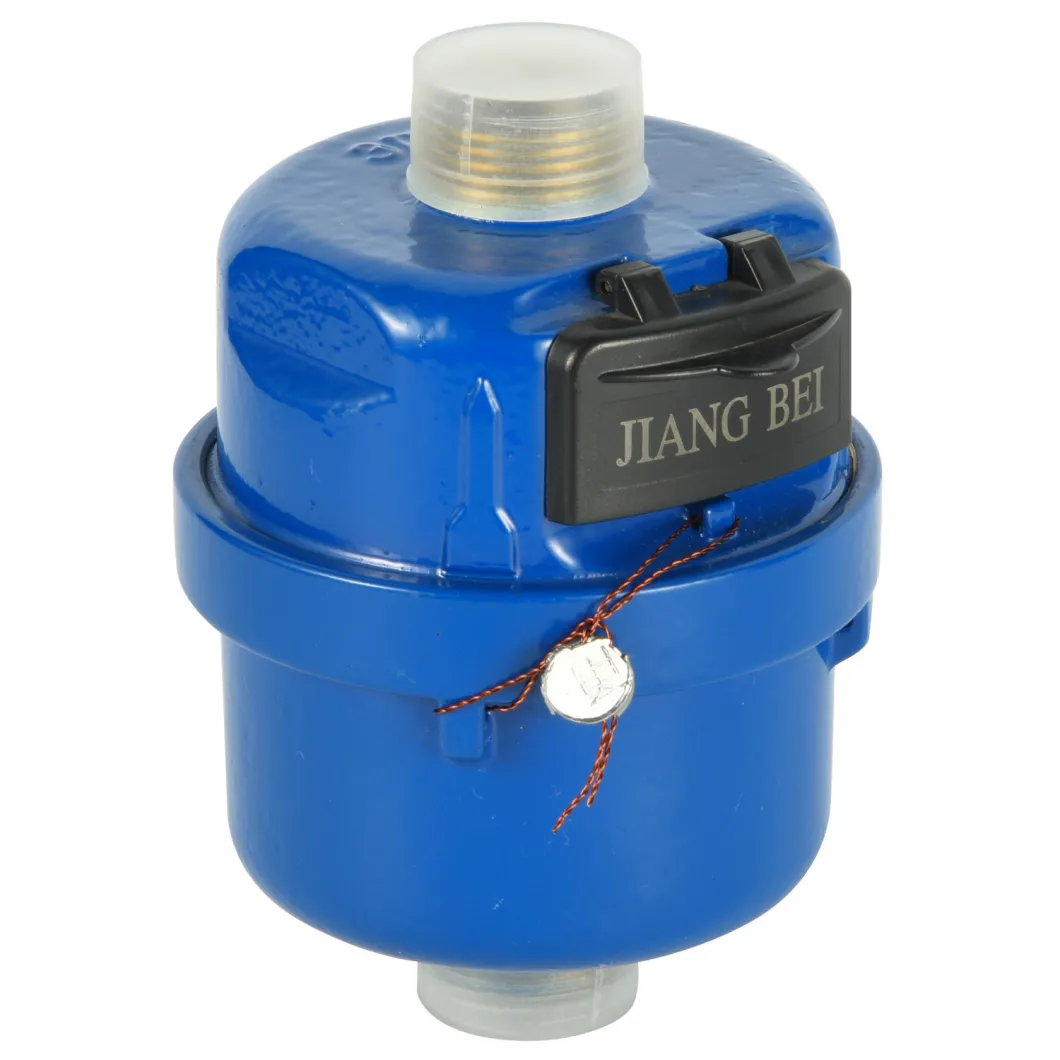

Клас C / R160 Латунь Об'ємний роторний поршневий лічильник води
LXH - це латунний роторний поршневий лічильник води з механічною трансмісією та рідинним регістром, для житлового застосування розмірами від 15 мм до 25 мм для холодної води.
Функції
* Забезпечує високу чутливість і точну реєстрацію в широкому діапазоні потоку.
* Механічний рух трансмісії з максимальною надійністю; Ніякого впливу зовнішнього магнітного поля.
* Рідкий запечатаний регістр. Ролики захищені спеціальною рідиною, інкапсульованою з води, забезпечують зчитування в будь-яких умовах експлуатації.
* Корозійно-стійкий корпус
* Низька початкова витрата.
* Підходить для будь-якої установки положення.
* Внутрішній зворотний клапан, щоб уникнути резервної витрати.
* Внутрішнє сито. Технічні дані стандарту відповідають стандарту ISO 4064 Class C, R160, R200. Додаткові функції
* Корпус метра: латуня, нержавіюча сталь і пластик.
*Імпульсний вихід попередньо обладнаний (готовий до дистанційного читання) для опції.
* Пристрій виведення pulse складається з пластикового корпусу з перемикачем reed і 1,5 м кабелю з 2 ядрами в червоному і чорному кольорах.
* Електричні дані: Vmax = 24AC / DC, Imax = 0,01A
*Потужність імпульсного виходу або імпульсного виходу попередньо обладнаний: Розмір Dn15 & Dn20 & Dn25, Потужність імпульсного випромінювача 1 літр / 2 пульсу)
Умови праці
Температура води: ≤50ºC для лічильника холодної води
Тиск води: ≤ 1MPa або 1.6MPa необов'язковий (10bar або 16bar необов'язково)
Вимоги до установки
* Лічильник можна встановити в будь-якому положенні.
* Перед установкою трубопровід необхідно промити.
* Лічильник повинен постійно бути заповнений водою під час роботи.
* Лічильник повинен бути встановлений з напрямком потоку, як зазначено стрілкою, відлитою в корпусі лічильника.
Максимально допустима похибка
У нижній зоні від Qmin (Q1) включно до, але без урахування Qt (Q2) становить ±5%.
У верхній зоні від Qt (Q2) включно до Qmax(Q4) включно становить ±2% (лічильник холодної води).
У верхній зоні від Qt (Q2) включно до Qmax (Q4) включно становить ±3% (лічильник гарячої води).
Аксесуари Кожен лічильник води має один набір муфт необов'язково: 2шт трубки, 2шт гайки і прокладки 2шт.
ОСНОВНІ ТЕХНІЧНІ ДАНІ згідно ISO4064 :2003 (Старий стандарт)
| Розмір | Клас | Qmax | Qn | Qt | Qmin | Мін читання | Максимальне читання |
| максимальний потік | Номінальний потік | Перехідний потік | Мінімальний потік | ||||
| DN(мм) | м³/год | Л/год | м³ | ||||
| 15 | C | 3 | 1.5 | 22.5 | 15 | 0.00002 | 9,999 |
| D | 17.2 | 11.2 | |||||
| 20 | C | 5 | 2.5 | 37.5 | 25 | 0.00002 | 9,999 |
| D | 28.7 | 18.7 | |||||
| 25 | C | 7 | 3.5 | 52.5 | 35 | 0.00002 | 9,999 |
| D | 40.18 | 26.18 | |||||
ОСНОВНІ ТЕХНІЧНІ ДАНІ згідно ISO4064:2014 (Новий стандарт)
| Розмір | Клас | Q4 | Q3 | Q2 | Q1 | Мін читання | Максимальне читання |
| Максимальний потік | Номінальний потік | Перехідний потік | Мінімальний потік | ||||
| DN(мм) | м³/год | Л/год | м³ | ||||
| 15 | R160 | 3.125 | 2.5 | 25 | 15.625 | 0.00002 | 9,999 |
| R200 | 20 | 12.5 | |||||
| 20 | R160 | 5 | 4 | 40 | 25 | 0.00002 | 9,999 |
| R200 | 32 | 20 | |||||
| 25 | R160 | 7.875 | 6.3 | 63 | 39.375 | 0.00002 | 9,999 |
| R200 | 50.4 | 31.5 | |||||
Розміри і вага
| Розмір лічильника | Довжина (L) | Довжина (L1) | Ширина (Вт) | З'єднання ниток |
| Мм | Мм | D | ||
| 15 | 115 | 209 | 91 | G 3/4B |
| 20 | 130 | 234 | 96 | G 1B |
| 25 | 170 | 290 | 112 | G 1 1/4B |
L1: загальна довжина з підключенням і прокладка без стиснення.
