Бездротове управління клапаномЛічильники витрати води

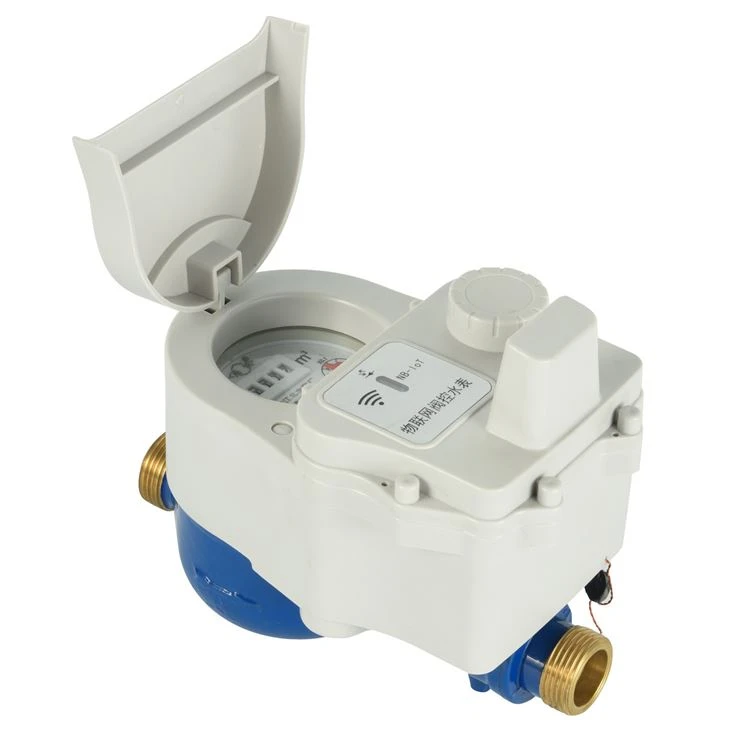

LXSGY-15WV-LXSGY-40WV (від 15 мм до 40 мм)-це бездротовий лічильник води NB з функцією управління клапаном, низьким споживанням електроенергії на основі технології бездротового зв'язку вузькосмугового мобільного зв'язку, з роздільною конструкцією (електронні частини запечатані окремо і водонепроникний клас може бути IP 68), причому базовим лічильником є багатоструйний лічильник сухого типу.
Особливості:
Механічна частина лічильника NB - це багатоструйний мокрий або сухий тип, з високою точністю, низькою швидкістю запуску, легким читанням, тривалим терміном служби тощо.
Корпус лічильника може бути з латуні/заліза/пластику.
З функцією управління клапаном.
Відповідаючи вимогам EMC/ESD/EMI, вимоги до дизайну електромагнітної сумісності електронних виробів досягають провідного рівня в галузі промисловості.
Бездротовий модуль розділений механічною частиною для зручності обслуговування.
Електронні частини герметично закриті, а водонепроникність може бути IP 68.
Прийняття передової технології кодування та перевірки даних з високою надійністю зв'язку
Лічильник води NB спілкується безпосередньо з базовою станцією NB-IOT, без колектора та концентратора як системи зчитування.
У поєднанні з головним комп’ютером створюється система управління віддаленим читанням для забезпечення автоматичного зчитування та моніторингу.
Звіт про цикл даних лічильників води: його можна відповідно налаштувати для подання даних погодинно, щоденно, щомісячно, включаючи накопичений об’єм води, ємність акумулятора, стан лічильника, а також звітний період.
Зручне механічне читання: це не вплине на читання після складання бездротового модуля NB.
Стабільний сигнал: за допомогою базової станції NB-IOT лічильники NB встановлюють мережу за допомогою базової мережі для забезпечення стабільності сигналу.
Дистанційне управління клапаном: він може дистанційно керувати клапаном у разі заборгованості.
Вимикаючий клапан при атаці: коли лічильник піддається впливу магніту або електрики, він автоматично закриє клапан і спрацює.
Завантаження тригера/кнопки: зазвичай лічильник керування клапаном NB знаходиться у стані наднизького споживання електроенергії. Після запуску або натискання кнопки модуль може завантажити поточні дані та робочий стан.
Замикаючий клапан при низькому заряді акумулятора: коли напруга акумулятора менше одного певного числа, модуль може автоматично перекрити клапан і завантажити дані.
Замикаючий клапан при відключенні електроенергії: коли лічильник відключений, клапан буде вимкнений і завантажувати дані за допомогою конденсатора Фарада.
Виявлення поломки клапана' він автоматично визначить, чи працює кінцевий вимикач нормально, і навіть якщо він не працює, клапан може закритися або вимкнутись у звичайному режимі. Якщо клапан несправний, лічильник спрацює.
Відсутня проводка і легкий монтаж.
ПеревагаNстрічкаCелюлярнийTехнологія NB-IOT.
Низьке споживання електроенергії
Глибоке покриття 20 дБ і посилення (більше проникнення в стіну, ніж 2G).
Низька вартість, багатопосилання (лічильник повідомляє дані безпосередньо на базову станцію, без допомоги проміжного обладнання.
Безпека (прийняття платформи управління хмарами для забезпечення безпеки клієнтів)
Надійність Інтернету (прийняття конкретного Інтернету для забезпечення постійної та стабільної роботи.
Повторне використання поточного стільникового Інтернету (швидко і дешево).
Глобальна стандартна вартість та роумінг.
PараметрівEлектоніки
| Пункт | Параметри |
| Частота | 800 МГц, 900 МГц |
| Режим зв'язку | Дуплекс, надсилання та отримання |
| Вихідна потужність | & lt; 23 дБм |
| Отримайте чутливість | -136 дБм |
| Струм випромінювання | & lt; 250 мА |
| Прийом струму | & lt; 80 мА |
| Сонний струм | ≤4uA |
| Видима відстань | & gt; 20 км |
| Протокол зв'язку | КОАП |
| Робоча температура модуля | -20ºC~+70ºC |
| Режим і ємність акумулятора | ER26500; 8500 мАг |
| Термін служби акумулятора | Звітування раз на день: приблизно 6 років |
Автоматична топологія мережі лічильників води NB.
Стандартна відповідність
Технічні дані відповідають стандарту ISO 4064 класу B, класу C, R80, R100, R125 або R160 для горизонтального монтажу.
Умови праці:
Температура води: ≤50ºC для лічильника холодної води; ≤90ºC для лічильника гарячої води
Скромність: 0 ~ 95%відносної вологості
Робочий тиск: ≤1,0 МПа.
Втрата тиску: ≤0,063 МПа.
Клас середовища: В (встановлено всередині).
Електромагнітний клас: E1 (житловий, комерційний та легкий промисловий).
Ступінь водонепроникності: IP 68.
Вимоги до установки
*Лічильник слід встановлювати в горизонтальному положенні з напрямком потоку, зазначеним стрілкою, що кидається в корпус лічильника, зверненою вгору.
*Перед монтажем трубопровід необхідно промити.
*Під час роботи лічильник повинен постійно наповнюватися водою.

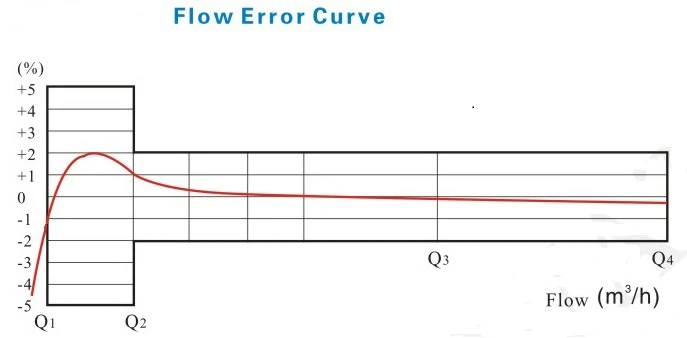

Максимально допустима помилка
У нижній зоні від Qmin (Q1) включно до, але виключаючи Qt (Q2), становить ± 5%.
У верхній зоні від Qt (Q2) включно до Qmax (Q4 включно) становить ± 2%(лічильник холодної води).
У верхній зоні від Qt (Q2) включно до Qmax (Q4 включно) становить ± 3% (лічильник гарячої води).
Аксесуари
Кожен лічильник води має одну муфту для комплекту за бажанням: трубка 2шт, гайка 2шт і прокладка 2шт
ОСНОВНІ ТЕХНІЧНІ ДАНІ Відповідно до ISO4064: 2003 (Старий стандарт)
| Розмір | Дюймів | Клас | Q | Qp | Qt | Qmin | Мінімальне читання | Максимальне читання |
| Потік перевантаження | Номінальний потік | Перехідний потік | Мін. Витрата | |||||
| DN (мм) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | A | 3 | 1.5 | 150 | 60 | 0.00005 | 99999 |
| B | 120 | 30 | ||||||
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | A | 5 | 2.5 | 250 | 100 | 0.00005 | 99999 |
| B | 200 | 50 | ||||||
| C | 37.5 | 25 | ||||||
| 25 | 1" | A | 7 | 3.5 | 350 | 140 | 0.00005 | 99999 |
| B | 280 | 70 | ||||||
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | A | 12 | 6 | 600 | 240 | 0.00005 | 99999 |
| B | 480 | 120 | ||||||
| C | 90 | 60 | ||||||
| 40 | 11/2" | A | 20 | 10 | 1000 | 400 | 0.00005 | 99999 |
| B | 800 | 200 | ||||||
ОСНОВНІ ТЕХНІЧНІ ДАНІ Відповідно до ISO4064: 2014 (новий стандарт)
| DN | Мм | 15 | 20 | 25 | 32 | 40 |
| РОЗМІР | Дюймів | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | |
| Мінімальне значення (м³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Максимальне значення (м³) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Максимальний тиск (MAP) | 16 | 16 | 16 | 16 | 16 | |
| Максимальні втрати (ΔP) | 63 | 63 | 63 | 63 | 63 | |
| Максимальна температура | T50 | T50 | T50 | T50 | T50 | |
Розміри та вагаt
| Розмір (DN) | Горизонтальні | Підключення нитки | ||
| Довжина L | Ширина В | Висота H | ||
| мм | мм | D | ||
| 15 | 165 | 90 | 150 | G¾B |
| 20 | 195 | 90 | 152 | G1B |
| 25 | 225 | 104 | 175 | G1¼B |
| 32 | 230 | 104 | 175 | G1½B |
| 40 | 245 | 125 | 210 | G2B |
