Лічильники води Lora
LXSGY-15WLF до LXSGY-50WLF (від 15 мм до 50 мм)-це свого роду розумний лічильник з функцією дистанційного зчитування та контролю клапанів, зручний для інтелектуального управління компанією з водопостачання, з розділеною конструкцією (електронні частини запечатані окремо та вода ступінь стійкості може бути IP 68), з базовим лічильником багатоструйного сухого типу.
Особливості:
Механічна частина лічильника Lora - це багатоструйний мокрий або сухий тип, з високою точністю, низькою швидкістю запуску, легким зчитуванням, тривалим терміном служби тощо.
Відповідаючи вимогам EMC/ESD/EMI, вимоги до дизайну електромагнітної сумісності електронних виробів досягають провідного рівня в галузі промисловості.
Бездротовий модуль розділений механічною частиною для зручності обслуговування.
Електронні частини герметично закриті, а водонепроникність може бути IP 68.
Відсутня проводка і легкий монтаж.
З функцією управління клапаном.
Дистанційне управління клапаном: він може дистанційно керувати клапаном у разі заборгованості.
Вимикаючий клапан при атаці: коли лічильник піддається впливу магніту або електрики, він автоматично закриє клапан і спрацює.
Завантаження тригера/кнопки: зазвичай лічильник керування клапаном NB знаходиться у стані наднизького споживання електроенергії. Після запуску або натискання кнопки модуль може завантажити поточні дані та робочий стан.
Замикаючий клапан при низькому заряді акумулятора: коли напруга акумулятора менше одного певного числа, модуль може автоматично перекрити клапан і завантажити дані.
Замикаючий клапан при відключенні електроенергії: коли лічильник відключений, клапан буде вимкнений і завантажувати дані за допомогою конденсатора Фарада.
Виявлення поломки клапана' він автоматично визначить, чи працює кінцевий вимикач нормально, і навіть якщо він не працює, клапан може закритися або вимкнутись у звичайному режимі. Якщо клапан несправний, лічильник спрацює.
Відсутня проводка і легкий монтаж.
Параметри електроніки
| Пункт | Параметри | Примітки |
| Робоча напруга | 2.7-3.6V | Літієва батарея |
| Робоча температура | -20-75ºC | Електронний модуль |
| Робоча вологість | 10% -90% відносної вологості, без конденсації | |
| Робоча частота | 470-510 МГц 868-915 МГц | зробити на замовлення |
| RF модуляція | LoRa | Перехідне бездротове обладнання не могло' захоплювати та аналізувати сигнал. |
| потужність передачі | ≤100 МВт | 20 дБм (максимум) |
| Отримайте чутливість | -136 ± 1 дБм | |
| Відстань зв'язку | 1-3 км | Оточення міста. Різне оточення, різна відстань спілкування. |
| Статичний струм | & lt; 4 мкА | |
| Середній струм | & lt; 9 мкА | |
| Передати струм | & lt; 110 мА | |
| Прийом струму | & lt; 15 мА | |
| Час пробудження | Миттєве пробудження | Прокидання в режимі реального часу |
| Термін служби акумулятора | Близько 6 років |
Автоматична топологія мережі лічильників води Lora.
Стандартна відповідність
Технічні дані відповідають стандарту ISO 4064 класу B, класу C, R80, R100, R125 або R160 для горизонтального монтажу.
Умови праці:
Температура води: ≤50ºC для лічильника холодної води; ≤90ºC для лічильника гарячої води
Скромність: 0 ~ 95%відносної вологості
Робочий тиск: ≤1,0 МПа.
Втрата тиску: ≤0,063 МПа.
Клас середовища: В (встановлено всередині).
Електромагнітний клас: E1 (житловий, комерційний та легкий промисловий).
Ступінь водонепроникності: IP 68.
Вимоги до установки
*Лічильник слід встановлювати в горизонтальному положенні з напрямком потоку, зазначеним стрілкою, що кидається в корпус лічильника, зверненою вгору.
*Перед монтажем трубопровід необхідно промити.
*Під час роботи лічильник повинен постійно наповнюватися водою.

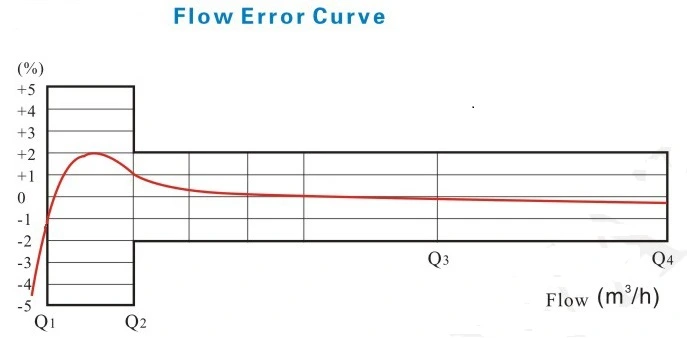

Максимально допустима помилка
У нижній зоні від Qmin (Q1) включно до, але виключаючи Qt (Q2), становить ± 5%.
У верхній зоні від Qt (Q2) включно до Qmax (Q4 включно) становить ± 2%(лічильник холодної води).
У верхній зоні від Qt (Q2) включно до Qmax (Q4 включно) становить ± 3% (лічильник гарячої води).
Аксесуари
Кожен лічильник води має одну муфту для комплекту за бажанням: трубка 2шт, гайка 2шт і прокладка 2шт
ОСНОВНІ ТЕХНІЧНІ ДАНІ Відповідно до ISO4064: 2003 (Старий стандарт)
| Розмір | Дюймів | Клас | Q | Qp | Qt | Qmin | Мінімальне читання | Максимальне читання |
| Потік перевантаження | Номінальний потік | Перехідний потік | Мін. Витрата | |||||
| DN (мм) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | A | 3 | 1.5 | 150 | 60 | 0.00005 | 99999 |
| B | 120 | 30 | ||||||
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | A | 5 | 2.5 | 250 | 100 | 0.00005 | 99999 |
| B | 200 | 50 | ||||||
| C | 37.5 | 25 | ||||||
| 25 | 1" | A | 7 | 3.5 | 350 | 140 | 0.00005 | 99999 |
| B | 280 | 70 | ||||||
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | A | 12 | 6 | 600 | 240 | 0.00005 | 99999 |
| B | 480 | 120 | ||||||
| C | 90 | 60 | ||||||
| 40 | 11/2" | A | 20 | 10 | 1000 | 400 | 0.00005 | 99999 |
| B | 800 | 200 | ||||||
| 50 | 2" | A | 30 | 15 | 4500 | 1200 | 0.00005 | 99999 |
| B | 3000 | 450 | ||||||
ОСНОВНІ ТЕХНІЧНІ ДАНІ Відповідно до ISO4064: 2014 (новий стандарт)
| DN | Мм | 15 | 20 | 25 | 32 | 40 | 50 |
| РОЗМІР | Дюймів | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Мінімальне значення (м³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Максимальне значення (м³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Максимальний тиск (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Максимальні втрати (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Максимальна температура | T50 | T50 | T50 | T50 | T50 | T50 | |
Розміри та вагаt
| Розмір (DN) | Горизонтальні | Підключення нитки | ||
| Довжина L | Ширина В | Висота H | ||
| мм | мм | D | ||
| 15 | 165 | 90 | 150 | G¾B |
| 20 | 195 | 90 | 152 | G1B |
| 25 | 225 | 104 | 175 | G1¼B |
| 32 | 230 | 104 | 175 | G1½B |
| 40 | 245 | 125 | 210 | G2B |
